Giriş
Güvenilir görüntü, düşük gecikme ve kesintisiz kayıt için ip kamera kablo bağlantısı en sağlam seçimdir. Tek kablo üzerinden güç ve veri taşımak kurulumu sadeleştirir, bakım yükünü azaltır ve uzun vadede maliyeti düşürür. Doğru kablo kategorisini belirlemek, uygun PoE standardını seçmek ve ağ topolojisini planlamak performans ve güvenliği doğrudan etkiler. Bu rehberde, evinizde kablolu IP kamera altyapısını planlamanız, kurmanız ve büyütmeniz için net adımlar bulacaksınız.
Kablo ve ekipmanı doğru seçerek başlamak en doğru hamledir. Ardından güç bütçesi, PoE cihazları ve ağ tasarımıyla temeli sağlamlaştırırız. Bu plan tamamlandığında kablolama, sonlandırma ve test aşamasına geçer, adım adım kurulumu tamamlarız. Devamında akıllı ev entegrasyonu, güvenlik önlemleri, sorun giderme, dış mekan ipuçları ve depolama stratejileriyle sistemi olgunlaştırırız.
Neden Kablolu IP Kamera? Temeller ve Avantajlar
Kablolu kurulum, parazite dayanıklı, öngörülebilir ve düşük gecikmeli bir iletim sağlar. Yüksek çözünürlüklü akışlarda paket kaybı ve tıkanma riskini düşürür. PoE ile tek hat üzerinden güç ve veri aktarıldığı için prizi olmayan noktalara kamera yerleştirmek kolaylaşır. VLAN ile trafiği izole ederek güvenliği artırır, yönetim ve izleme politikalarını net uygularsınız. 4K akış, yüksek kare hızı ve analitik kullanımlarında kararlı bant genişliği elde edersiniz.
Bu avantajları aldıktan sonra sıra sahaya uygun kablo ve ekipmanı seçmeye gelir. Kategori, ekranlama, kılıf malzemesi ve konnektör kalitesi gibi kararlar, ilk günden sahaya yansır. Aşağıdaki bölüm doğru kabloyu ve bağlantı elemanlarını seçmeniz için pratik bir çerçeve sunar.

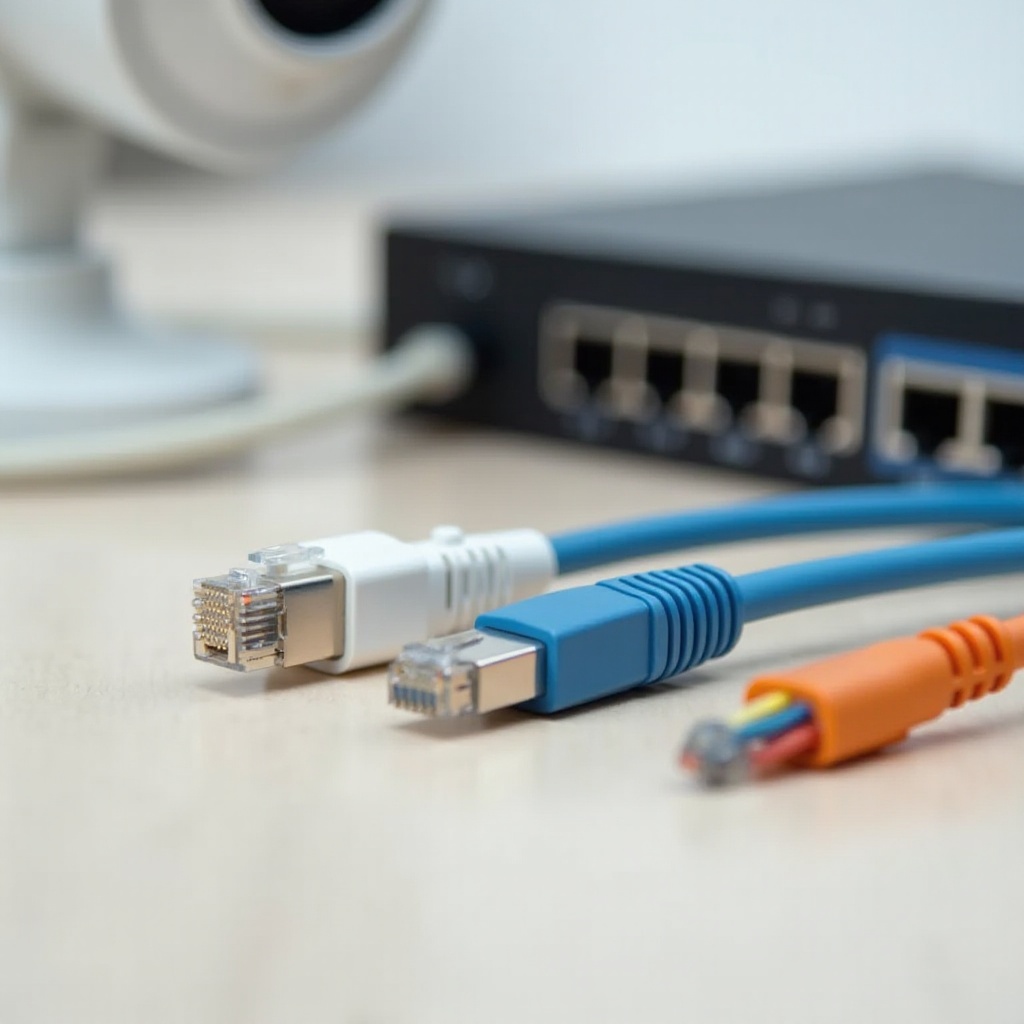

Doğru Kablo ve Ekipman Seçimi (Cat5e C Cat6, UTP C FTP, RJ45)
Cat5e ve Cat6 arasındaki farklar
Cat5e çoğu ev kurulumunda gigabit hızları karşılar ve maliyeti düşüktür. Cat6 daha iyi parazit bağışıklığı ve daha geniş frekans aralığı sunar. Uzun vadeli plan, 4K akış ve düşük gecikme hedefleniyorsa Cat6 mantıklı bir yatırımdır. Cat6A ise daha uzun mesafede yüksek performans sağlar, büyük evlerde veya uzun hatlarda fazladan marj sunar.
UTP, FTP ve kılıf seçimi
İç mekanda UTP genellikle yeterlidir. Yüksek parazitli hatlarda, elektrik kablolarına paralel güzergahlarda veya metal kanallarda FTP SFTP tercih edilebilir. Dış mekan için UV dayanımlı, PE kılıflı ya da halojensiz LSZH kablolar kullanın. Solid bakır iletken sabit tesisata, stranded yapıda patch kablolar ise hareketli bağlantılara uygundur.
Konnektör, keystone ve patch panel
RJ45 konnektör kalitesi, doğru krimpleme ve T568B düzenine uyum hatasız bağlantı sağlar. Keystone jack ve patch panel ile sonlandırma yapmak düzen ve servis kolaylığı sağlar. 100 metre sınırını aşan hatlarda PoE extender, ek switch veya medya dönüştürücü planlayın. Etiketleme ve renk kodu, arıza anında büyük zaman kazandırır.
Doğru kabloyu ve sonlandırma donanımını belirledikten sonra güç mimarisini planlamak gerekir. Bir sonraki adımda PoE standartlarını, switch ve enjektör seçimlerini, güç bütçesini ve pratik ipuçlarını netleştireceğiz.
PoE Standartları ve Güç Planlaması (IEEE 802.3af at bt, PoE Switch Enjektör)
PoE standartları ve tüketim
Temel standartlar şunlardır: 802.3af PoE yaklaşık 15 W, 802.3at PoE Plus 30 W, 802.3bt PoE Plus Plus 60 ila 90 W aralığı. Kamera veri sayfasındaki PoE sınıfını, normal ve IR aydınlatma açıkken tepe tüketimi mutlaka kontrol edin. Uzun hatlarda voltaj düşümü yaşanabileceğini unutmayın.
PoE switch mi, PoE enjektör mü
Endspan yani PoE switch kurulum ve kablo yönetimini sadeleştirir. Midspan yani PoE enjektör küçük yükseltmelerde pratik bir çözümdür. Pasif PoE kullanmaktan kaçının, standart dışı voltaj cihazları bozabilir. Fanlı switch sessiz alanlar için uygun olmayabilir, yerleşim ve gürültü planını baştan yapın.
Güç bütçesi ve UPS
Toplam kamera sayısı ve her birinin tepe tüketimini toplayın, en az yüzde 20 güvenlik payı bırakın. UPS ile PoE switch ve NVR yi besleyerek kesinti anında kayıt sürekliliğini sağlayın. Aşırı gerilim ve yıldırım koruması sahadaki riskleri düşürür.
Güç hesabı tamamlandığında ağ tasarımına geçebiliriz. Topoloji, VLAN ve depolama kararları sistemi güvenli ve yönetilebilir hale getirir.
Ağ Topolojisi ve Kurulum Planlama (VLAN, bant genişliği, NVR NAS)
VLAN izolasyonu ve erişim kontrolü
Kamera trafiğini ayrı VLAN da toplayın. Yönetim istasyonlarına, NVR ye ve gerekli hizmetlere katmanlı erişim kuralları tanımlayın. Port bazlı erişim listeleri ve yalnız gerekli geçişler güvenliği artırır.
QoS, IGMP ve uplink
IGMP snooping ile multicast trafiği kontrol altına alın. QoS ile yönetim ve zaman kritik paketlere öncelik verin. Switch omurga ve uplink kapasitesini toplam bitrate e göre planlayın.
NVR mi NAS mı
NVR cihazları kurulum kolaylığı sunar. NAS ise daha esnek depolama ve ek hizmetler sağlar. Mevcut altyapınıza ve kayıt politikanıza göre seçim yapın. Her iki durumda VPN tabanlı uzaktan erişim yöntemini planlayın.
Ağ tasarımı tamamlandığında fiziksel kablolama ve sonlandırma doğruluğu performansı belirler. Bir sonraki bölüm, sahada doğru kablo yönetimi ve test süreçlerini özetler.
Kablolama, Sonlandırma ve Test (T568B, krimpleme, sertifikasyon)
Sonlandırma kuralları
Kablo bükümlerini açma mesafesini minimumda tutun, keskin dönüşlerden kaçının. T568B pin dizilimini iki uçta da aynen uygulayın. Kaliteli pense ve uygun konnektörle krimpleme yapın.
Kablo yönetimi ve etiketleme
Patch panel, keystone ve duvar prizleri ile tertipli bir altyapı oluşturun. Tüm hatları numaralandırın, kabin şemasına işleyin. Kablo kanalı, boru ve kelepçeleri ile güzergahı güvence altına alın.
Test ve sertifikasyon
Süreklilik ve split pair testleri ile hataları erken yakalayın. Mümkünse sertifikasyon test cihazı kullanın. PoE testeri ile voltaj ve sınıf doğrulaması yapın. Bu aşama sonrası adım adım kurulum, hatasız ve hızlı ilerler.
Adım Adım IP Kamera Kablo Bağlantısı Kurulumu
Fiziksel kurulum
- Kamerayı monte edin, görüş açısını ve IR yansımalarını kontrol edin.
- Kabloyu çekin, minimum büküm yarıçapını koruyun ve koruyucu kanallar kullanın.
- RJ45 sonlandırmasını T568B ye göre tamamlayın, kabin tarafında patch panel kullanın.
Ağ yapılandırması
- Kamerayı PoE switch e bağlayın, NVR ve yönlendirici bağlantılarını doğrulayın.
- DHCP rezervasyon veya statik IP atan, ağ maskesi, geçit ve DNS i doğru girin.
- Kamerayı NVR ye ONVIF ile ekleyin, RTSP adresini test edin.
Performans ve doğrulama
- NTP ile saat senkronize edin, log ve kayıt bütünlüğünü sağlayın.
- Çözünürlük, bitrate ve FPS ayarlarını sahaya göre optimize edin.
- UPS ve kapanış senaryolarını yapılandırın, ping ve akış testleri ile doğrulayın.
Bu adımlar tamamlandığında akıllı ev entegrasyonu ile otomasyonları devreye almak kolaylaşır. Sıradaki bölümde entegrasyon seçeneklerini ve pratik senaryoları ele alacağız.
Akıllı Ev Entegrasyonu (Home Assistant, Google Alexa, otomasyonlar)
Home Assistant entegrasyonu
ONVIF ile kameraları ekleyerek canlı akış ve olayları içe aktarın. Hareket, kişi veya nesne algısını tetikleyici olarak kullanın. Yalnız kritik olaylarda bildirim göndererek gürültüyü azaltın.
Sesli asistanlar ve ekranlar
Google Home ve Alexa üzerinden canlı görüntüyü akıllı ekranlarda gösterin. NVR nin yayın yeteneklerini kullanın ya da uygun eklentiler ile akışı köprüleyin.
Otomasyon örnekleri
Hareket algılanınca projektörü aç, kapı zili çaldığında salon ekranında akışı göster, alarm tetikteyken kayıt kalitesini artır gibi senaryolar kurun. Entegrasyon tamamlandığında erişim ve veri güvenliği için sıkı önlemler alın.
Güvenlik ve Gizlilik En İyi Uygulamalar (VPN, HTTPS, parola, güncelleme)
Erişim denetimi ve parola politikası
Varsayılan parolaları değiştirin, uzun ve benzersiz parolalar kullanın. İki faktörlü doğrulamayı açın. Yönetim arayüzlerini yalnız yerel ağdan ya da VPN üzerinden erişilebilir kılın.
Şifreleme ve servis kısıtlamaları
HTTPS ve SRTP gibi şifrelemeyi etkinleştirin. Üretici bulut hizmetlerini kapatın ya da en az izinle yapılandırın. Rollere göre ayrı hesaplar tanımlayın.
Güncellemeler ve görünürlük
Kamera, switch ve NVR yazılımlarını düzenli güncelleyin. Günlükleri merkezi bir syslog üzerinde toplayın, anormalliklere uyarı tanımlayın. Bu güvenlik katmanları hazırken, sahada karşılaşılabilecek tipik sorunları çözmek için pratik bir akışa ihtiyaç vardır.
Sorun Giderme: PoE, Link ve Görüntü Problemlerine Hızlı Çözümler
Güç kontrolü
PoE port LED i sönükse kabloyu, portu ve PoE bütçesini kontrol edin. IR açıkken tepe tüketim artabilir. Pasif PoE kullanmadığınızdan emin olun.
Link ve fiziksel katman
Port LED i yanmıyorsa pin dizilimini, krimplemeyi ve kablo bütünlüğünü test edin. Farklı patch kablo veya port deneyin. Ekranlı kablo kullanıyorsanız uygun topraklamayı doğrulayın.
IP ve akış sorunları
DHCP den IP alınmıyorsa rezervasyon ekleyin ya da statik IP verin. Alt ağ, geçit ve DNS i kontrol edin. RTSP ve ONVIF adreslerini doğrulayın. IGMP snooping yoksa multicast fırtınası yaşanabilir, QoS ve switch ayarlarını gözden geçirin.
Fiziksel ve ağ katmanı sorunları çözüldüğünde, dış mekanda dayanıklılık ve koruma önlemleri ile uzun süreli kararlılık sağlarsınız.
Dış Mekan Kurulumlarında Dayanıklılık ve Koruma (IP66, UV, topraklama)
Sızdırmazlık ve montaj
IP66 IP67 muhafaza, UV dayanımlı kablo ve su geçirmez geçişler kullanın. Damlama halkası ile suyun konnektöre akmasını engelleyin. Kutu içinde servis payı bırakın.
Topraklama ve koruma
Ekranlı kablo kullanıyorsanız doğru topraklama yapın. Yıldırım ve aşırı gerilim koruyucuları ekleyin. Kelepçeleri fazla sıkmayın, termal genleşmeye izin verin.
Çevresel etkiler
Güneş altında beyaz muhafaza tercih edin. Paslanmaz bağlantı elemanları kullanın. UV dayanımlı kablo bağı ve bitüm bant ile dış bağlantıları güçlendirin. Bu önlemler kalıcı performans sağlar.
Depolama ve Kayıt Stratejileri (bitrate, H.265, akıllı kayıt)
Sıkıştırma ve kalite
H.265 H.265 Plus ile aynı kalitede daha düşük bitrate elde edersiniz. CBR kapasite planını kolaylaştırır, VBR sahneye göre uyum sağlar. Gereksiz görüntüyü azaltmak için akıllı kayıt kullanın.
Bitrate ve disk kapasitesi
Tüm kameraların toplam bitrate ini hesaplayın. NVR yazma hızı ve disk sayısı bu yükü kaldırmalı. NAS üzerinde kayıt yapacaksanız ağ gecikmesini ve yedekli bağlantıları planlayın.
Yedekleme ve güvenlik
Kayıtları şifreleyin, role göre erişim verin. SMART izlemesi ile disk sağlığını kontrol edin, bozulma belirtisi olan diski değiştirin. Kritik klipler için offsite yedek planlayın.
Depolama planı tamamlanınca bakım ve ölçekleme rutini ile sistemin sürekliliğini güvence altına almak gerekir.
Bakım, Dokümantasyon ve Geleceğe Hazırlık (etiketleme, UPS, ölçekleme)
Periyodik kontroller
Kabloları, konnektörleri ve bağlantı noktalarını gözle kontrol edin. NVR NAS, switch ve UPS yazılımlarını güncel tutun. Kamera lenslerini temizleyin, örümcek ağı ve kir birikimini giderin.
Dokümantasyon ve kayıtlar
IP adres planı, VLAN şeması, etiket listesi ve erişim bilgilerini güncel tutun. Değişiklikleri sürüm notları ile kaydedin. Bu disiplin, arıza anında çözüm hızını artırır.
Ölçekleme ve kapasite
Gelecekteki kamera eklemeleri için PoE port, disk yuvası ve kabin alanı bırakın. Omurga kapasitesini yükseltmeye hazırlıklı olun. Gerektikçe link aggregation ve yedek uplink ekleyin.
Sonuç
Kablolu mimari, akıllı ev güvenliğinde kararlı performans ve düşük işletim maliyeti sağlar. Doğru kablo seçimi, yerinde PoE planlaması ve sağlam ağ topolojisi ile kurulum basitleşir, izleme ve kayıt istikrarlı hale gelir. Bu rehber, ip kamera kablo bağlantısı sürecini planlamadan bakıma kadar tüm aşamalarda uygulanabilir adımlarla ele aldı. Şimdi küçükten başlayıp kontrollü biçimde büyüyebilir, dokümantasyonu güncel tutarak sistemi her adımda güçlendirebilirsiniz. Güç yedekliliğini artırın, erişimi VPN ile sınırlandırın, kayıtları izleyin ve periyodik testlerle performansı ölçün. Böylece yıllarca güvenilir, ölçeklenebilir ve yönetilebilir bir kamera altyapısına sahip olursunuz.
Genelde soruları soruyor
PoE olmayan bir switch ile IP kamera çalıştırabilir miyim
Evet. Standart PoE enjektör kullanarak tek kablodan güç ve veri sağlayabilirsiniz. Alternatif olarak adaptör ile kamerayı besleyip veriyi switch e taşıyabilirsiniz. Pasif PoE den kaçının.
Cat5e mi Cat6 mı kullanmalıyım, 4K IP kameralar için fark eder mi
Her ikisi de gigabit destekler. 4K akış ve düşük gecikme için Cat6 daha iyi marj sunar. Uzun vadeli esneklik için Cat6 tercih edin. Dış mekanda UV dayanımlı kılıf seçin.
Port yönlendirme yapmadan IP kameraya mobil erişimi nasıl sağlarım
VPN kurun. Yönlendiricide WireGuard veya OpenVPN kullanın ve yalnız gerekli ağlara erişim verin. İki faktör ve güçlü parolalar ile güvenliği artırın. Bulut yerine kendi VPN iniz daha kontrollüdür.
